WHD系列温湿度控制器

技术参数

指    标

测量范围

温度:-40.0℃~+99.9℃  湿度: 20%RH~90%RH

精度

温度：±1℃  湿度：±5%RH

变送输出

DC4-20mA或DC0-20mA

控制参数设定范围

加热升温

-40.0℃~+40.0℃

鼓风降温

0.0℃~+100.0℃

湿度控制

20%RH~90%RH

输出触点容量

5A/AC250V（无源接点）

通讯

RS485，Modbus-RTU协议

工频耐压

电源与外壳可触及金属件/电源与其它端子组2kV/1min(AC,RMS)

绝缘电阻

≥100MΩ

辅助电源

电压

AC 85~265V  DC 100~350V

功耗

基本功耗(≤0.8VA)+继电器功耗(每路≤0.7VA)

平均无故障工作时间

≥50000小时

工作环境

温度

-10℃~+55℃

湿度

≤95%RH，不结露，无腐蚀性气体

海拔

≤2500米

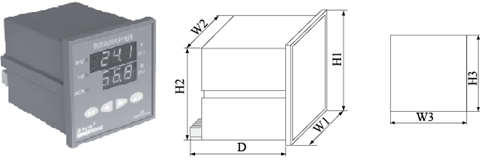

型号

面框尺寸（mm）

壳体尺寸（mm）

开孔尺寸（mm）

W1

H1

W2

H2

D

W3

H3

WHD 48

48

48

43.8

43.8

84

44.5

44.5

WHD 72

75

75

66

66

97.5

67

67

WHD 96

96

96

86

86

85

88

88
