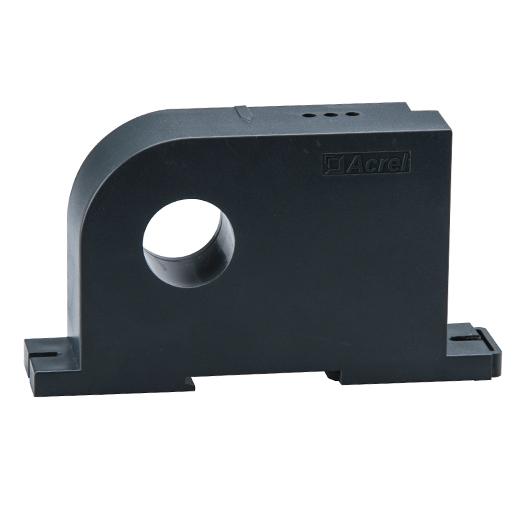

BA系列交流电流传感器


BA系列交流电流传感器

立即订购 立即咨询

功能:
BA系列产品应用电磁感应原理,对电网中的交流电流进行实时测量,将其隔离变换为标准的直流信号输出。

应用范围:
应用于工业自动化领域。

订货范例:
具体型号:BA10-AI/I
技术要求:输入电流AC 0-50A;输出DC 4-20mA;穿孔φ10mm;准确级0.5。
通讯协议:无
辅助电源:DC24V

技术参数

指       标

输入信号

BA05-AI   测量范围   AC 0~(0.5~10)A

BA10-AI   测量范围   AC 0~(8~50)A

BA20-AI   测量范围   AC 0~(40~200)A

BA50-AI   测量范围   AC 0~(60~600)A

BA50L-AI  测量范围   AC 0~(0.1~1)A

标称值

DC4~20mA、DC0~20mA、DC1~5V、DC0~5V

过载保护

最大输出 ≤ 满度的135%

负载电阻

输出为电压时≥1000Ω;输出为电流时:≤400Ω

纹波分量

输出信号中的交流成分 ≤ 满度的1%

工作电源

DC12V   允许范围10~15V

DC24V   允许范围18~30V

功耗

≤1W

耐压强度

输入与输出及电源之间允许AC2000V工频耐压

精度等级

0.5

温度漂移系数

≤200ppm

响应时间

平均值≤350mS     真有效值≤100mS

安装方式

TS35mm导轨安装,或用螺钉固定在柜体上

环境

温 度

工作:-25~+70℃;存贮:-40~+80℃

湿 度

≤90%RH,不结露,无腐蚀性气体场所

海 拔

≤2500m

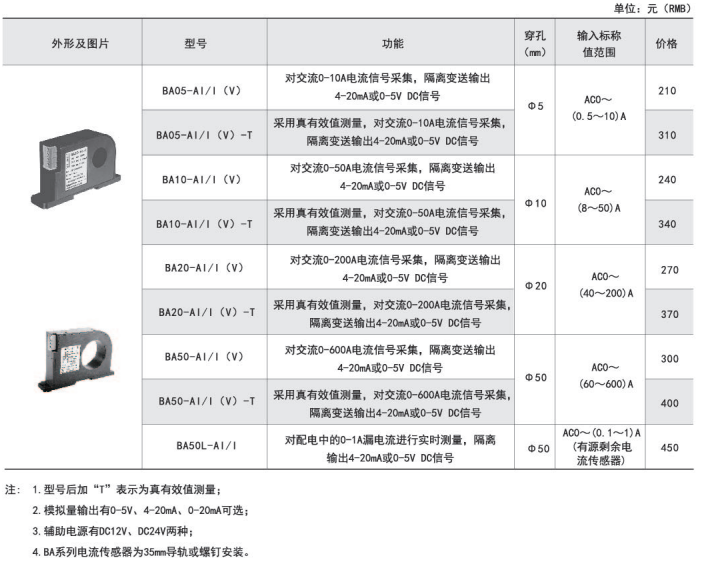

型号

功能

穿孔(mm)

输入标称值范围

BA05-AI/I(V)

对交流0-10A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

Φ5

AC0~(0.5~10)A

BA05-AI/I(V)-T

采用真有效值测量,对交流0-10A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

BA10-AI/I(V)

对交流0-50A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

Φ10

AC0~(8~50)A

BA10-AI/I(V)-T

采用真有效值测量,对交流0-50A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

BA20-AI/I(V)

对交流0-200A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

Φ20

AC0~(40~200)A

BA20-AI/I(V)-T

采用真有效值测量,对交流0-200A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

BA50-AI/I(V)

对交流0-600A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

Φ50

AC0~(60~600)A

BA50-AI/I(V)-T

采用真有效值测量,对交流0-600A电流信号采集,隔离变送输出4-20mA或0-5V DC信号

BA50L-AI/I

对配电中的0-1A漏电流进行实时测量,隔离输出4-20mA或0-5V DC信号

Φ50

AC0~(0.1~1)A(有源剩余电流传感器)

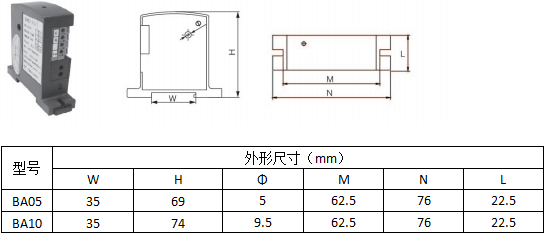

BA05、10电流传感器外形及穿孔尺寸

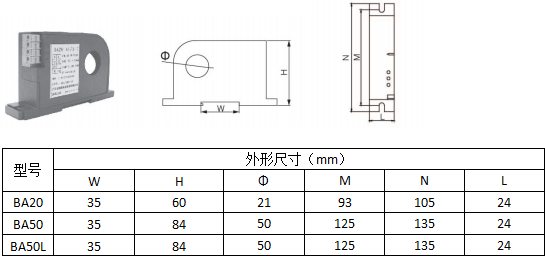

BA20、50、50L电流传感器外形及穿孔尺寸

类似产品

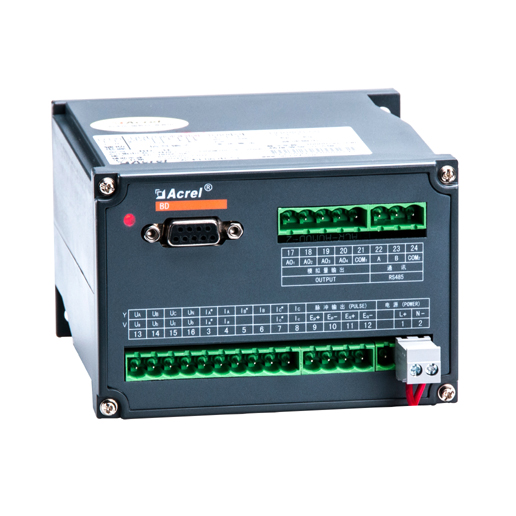

BD系列电力变送器

所属类别:电量传感器

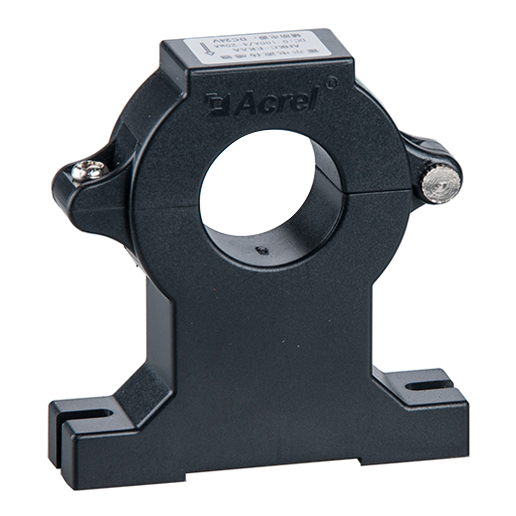

霍尔传感器
