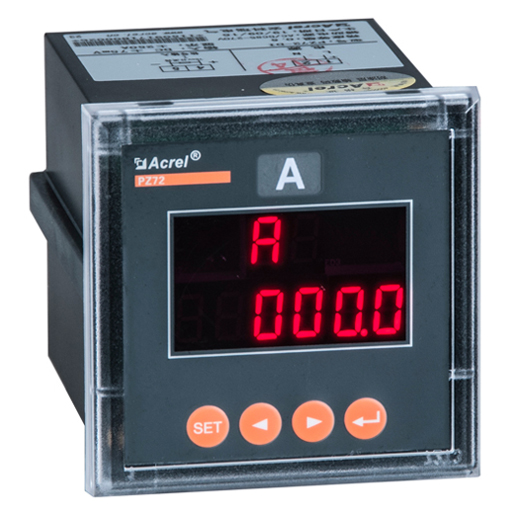

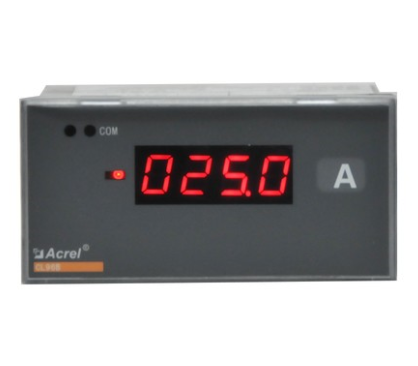

PZ系列交流检测仪表

技术参数

指     标

输入

标称值

电压：100V、220V、380V；电流：1A、5A

过  载

电流：持续1.2倍，瞬时10倍/秒；电压：持续1.2倍，瞬时2倍/秒

频  率

45Hz～65Hz

功  耗

＜0.5VA

精度等级

电流、电压：0.5级              频率：0.05Hz

有功功率、有功电能：0.5级      无功功率、无功电能：1.0级

输出

模拟量

4-20mA、0-20mA、0-5V等

通  讯

RS485  Modbus-RTU协议/Profibus-DP协议，1位起始位、8位数据位、1位停止位，1200/2400/4800/9600/19200bps

电  能

2路集电极开路的光耦脉冲

报  警

1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置

开关量输入

无源接点输入方式：内置电源，光耦隔离

开关量输出

继电器常开触点输出：1A/30VDC、2A/250VAC

显  示

LED、LCD显示，范围-9999~9999，倍率任意设置

电源

电压范围

AC80-270V或DC100-350V

功  耗

＜4VA

绝缘电阻

≥100MΩ

工频耐压

电源/输入/输出之间2kV/1min

平均无故障工作时间

≥50000h

环境

温  度

工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃

储存温度：-20℃~+70℃

湿  度

≤93%RH，不结露，无腐蚀性气体场所

海  拔

≤2500m

型号

面框尺寸（mm）

壳体尺寸（mm）

开孔尺寸（mm）

W1

H1

W2

H2

D

W3

H3

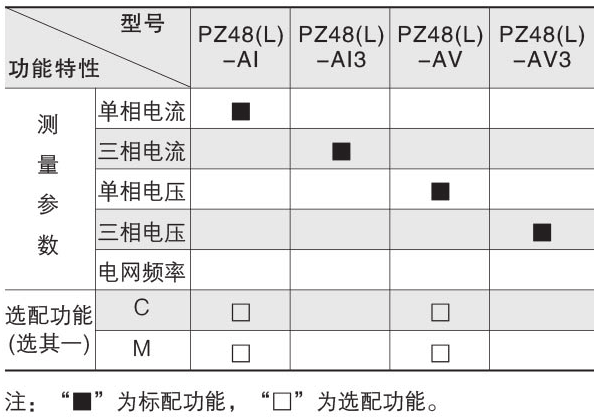

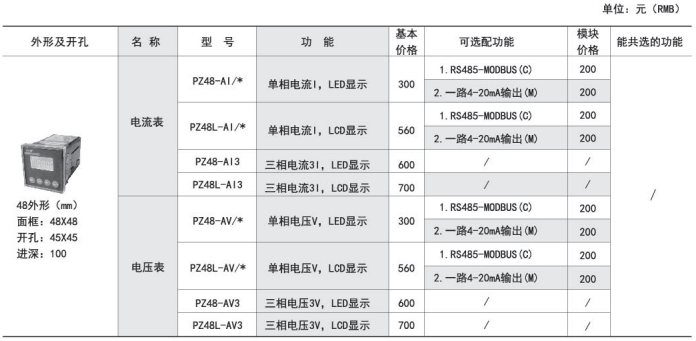

PZ48(L)

48

48

44

44

100

45

45

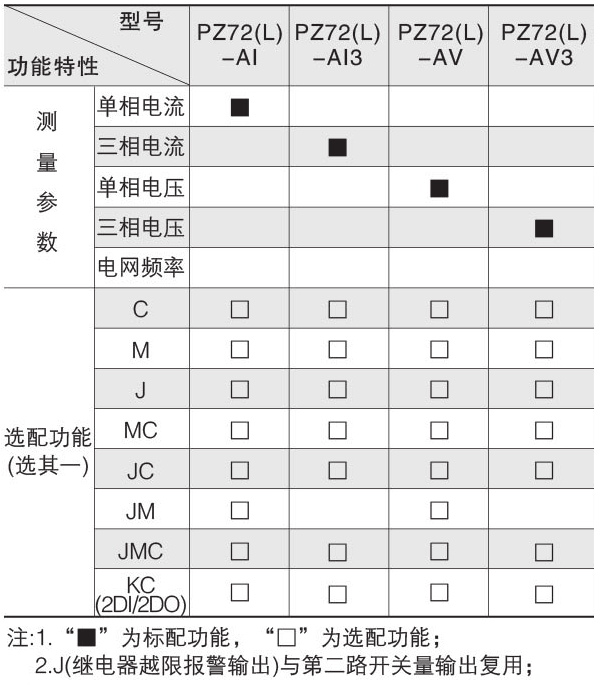

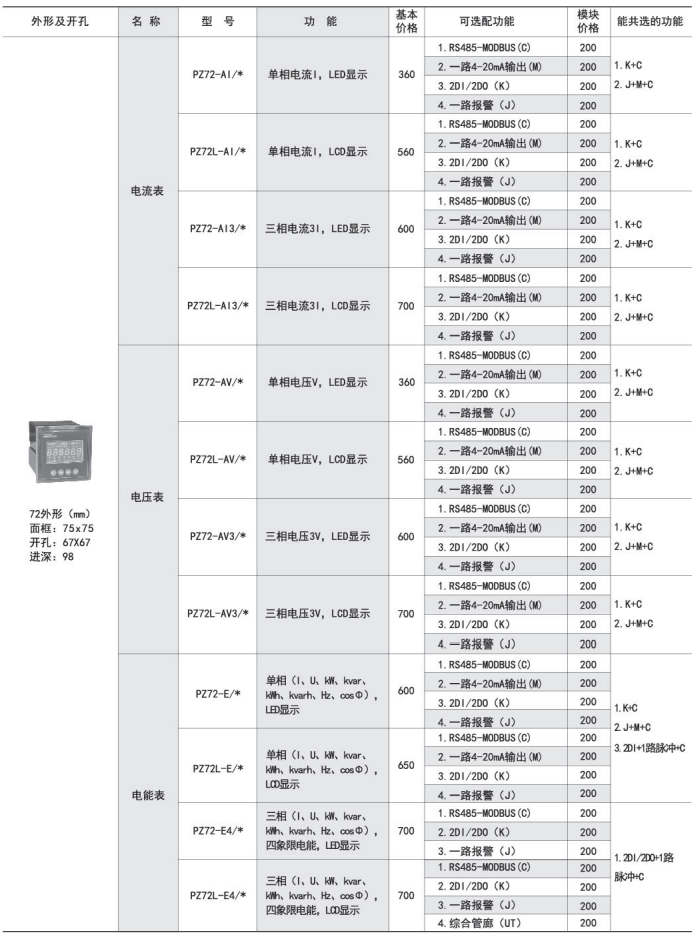

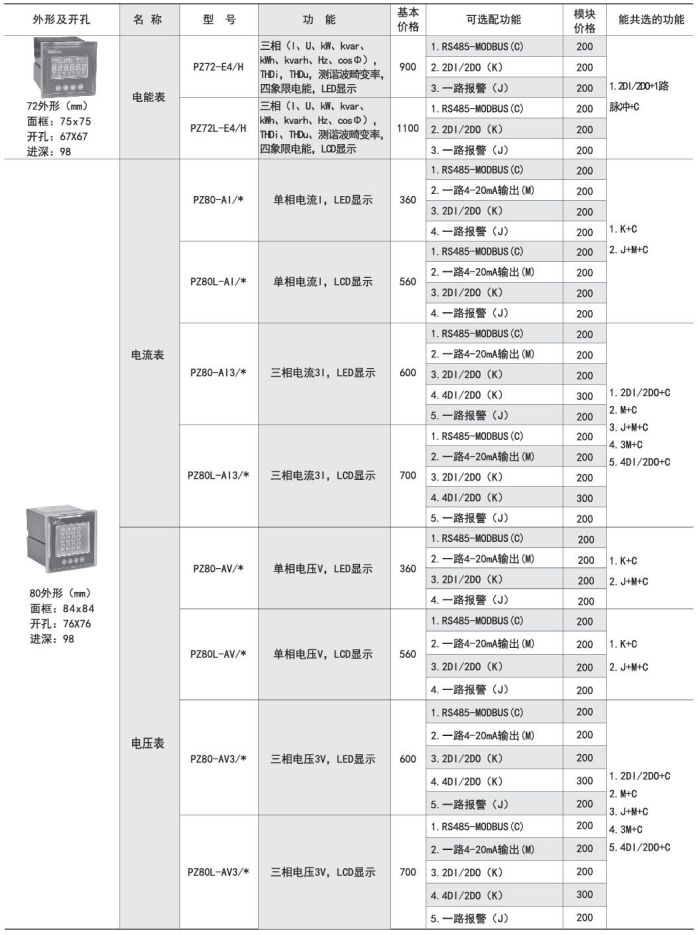

PZ72(L)

75

75

66

66

98

67

67

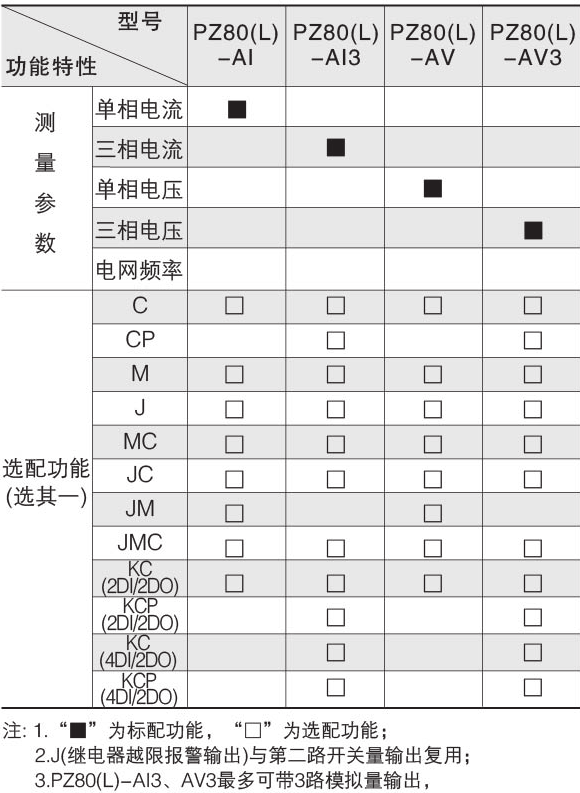

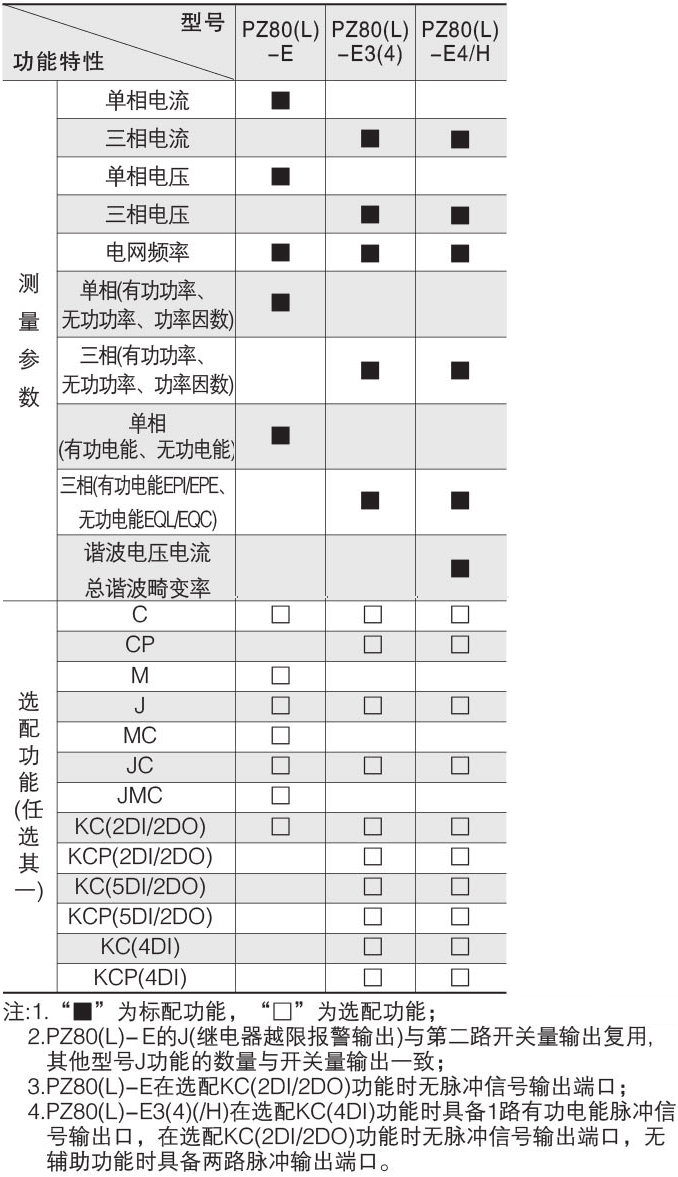

PZ80(L)

84

84

75

75

98

76

76

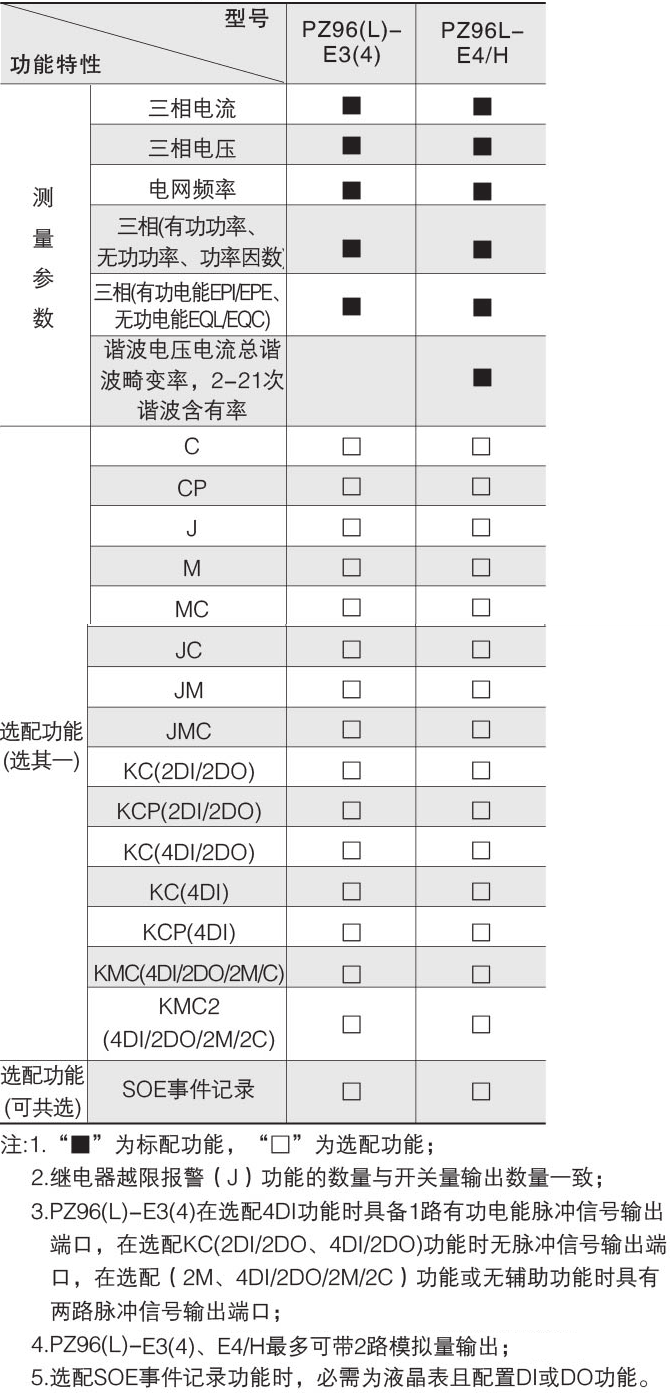

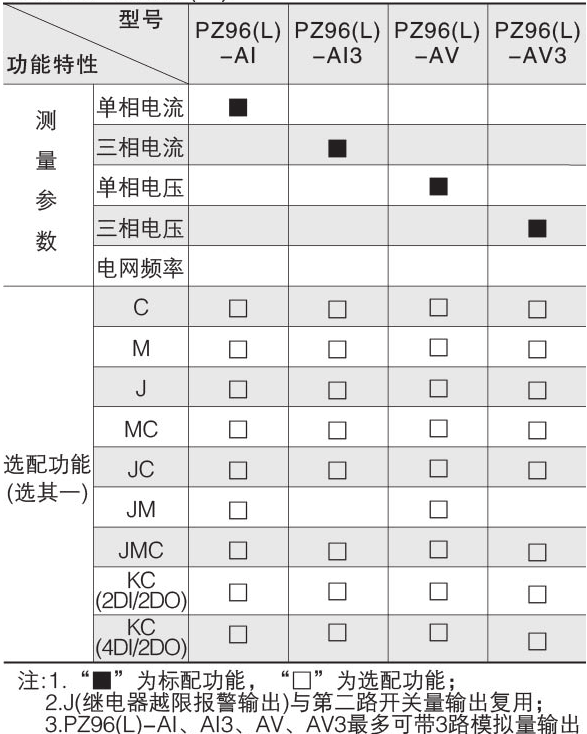

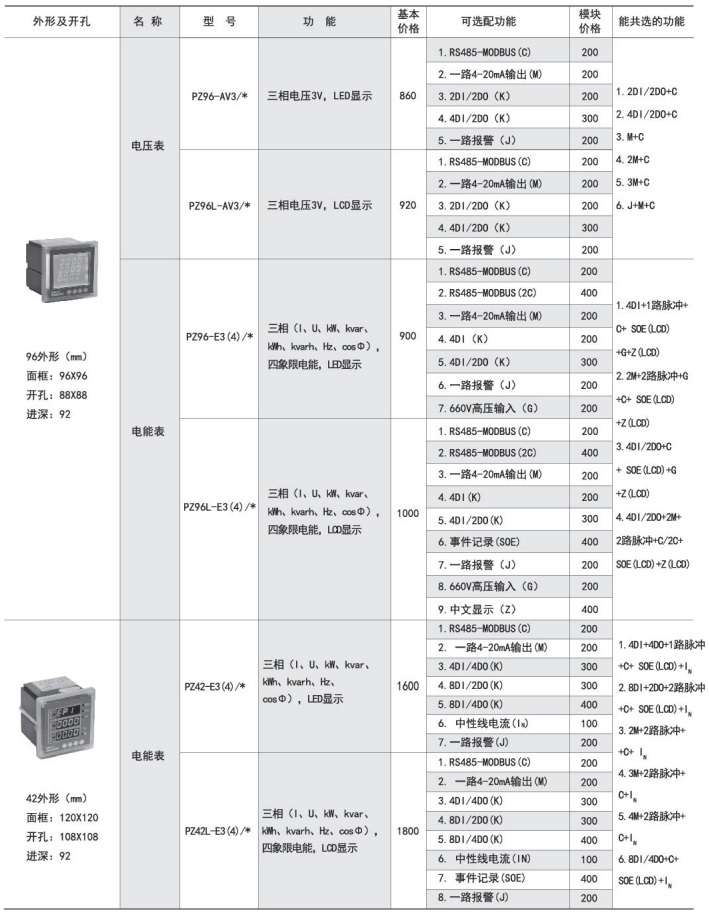

PZ96(L)

96

96

86

86

92

88

88

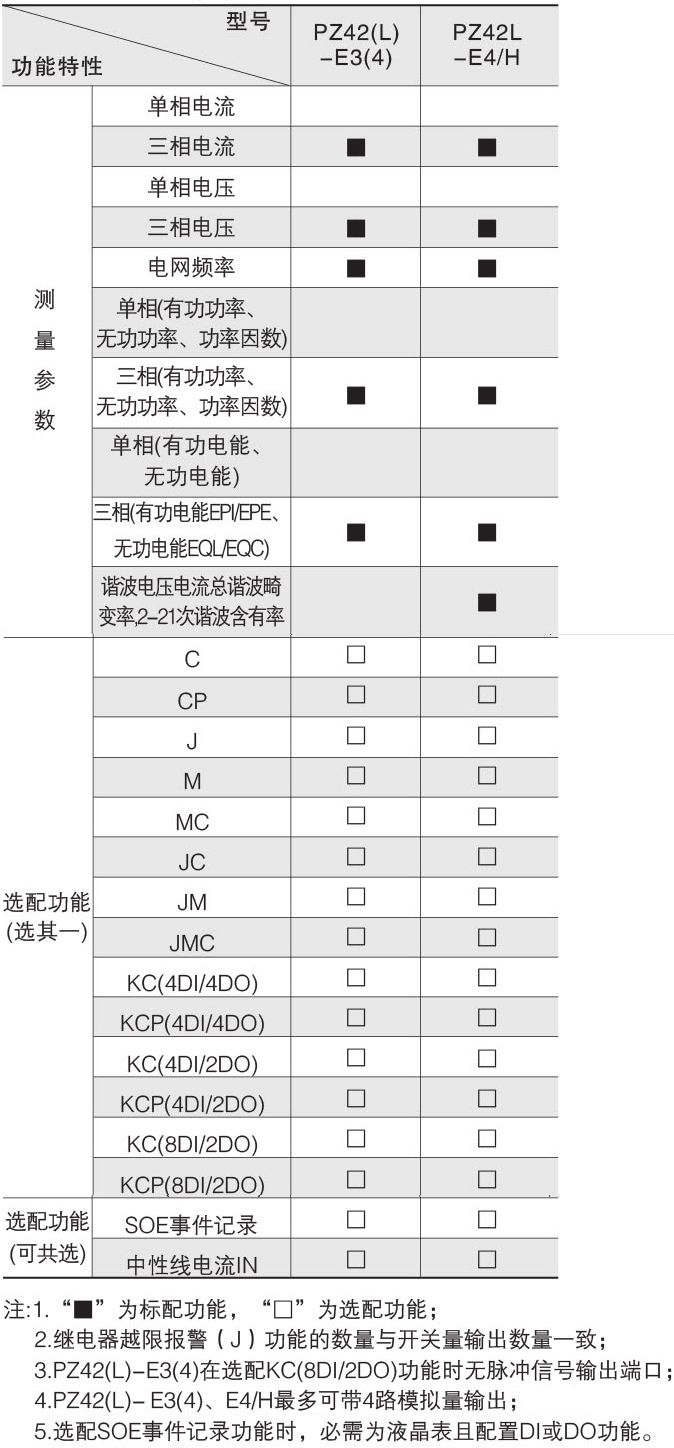

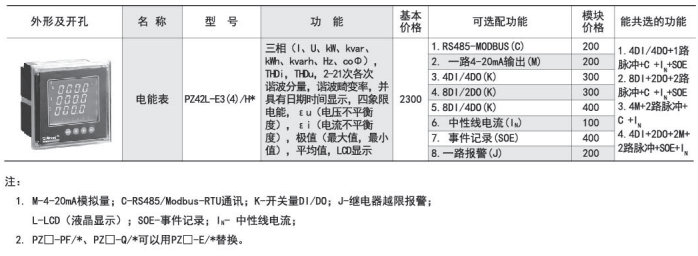

PZ42(L)

120

120

106

106

92

108

108
